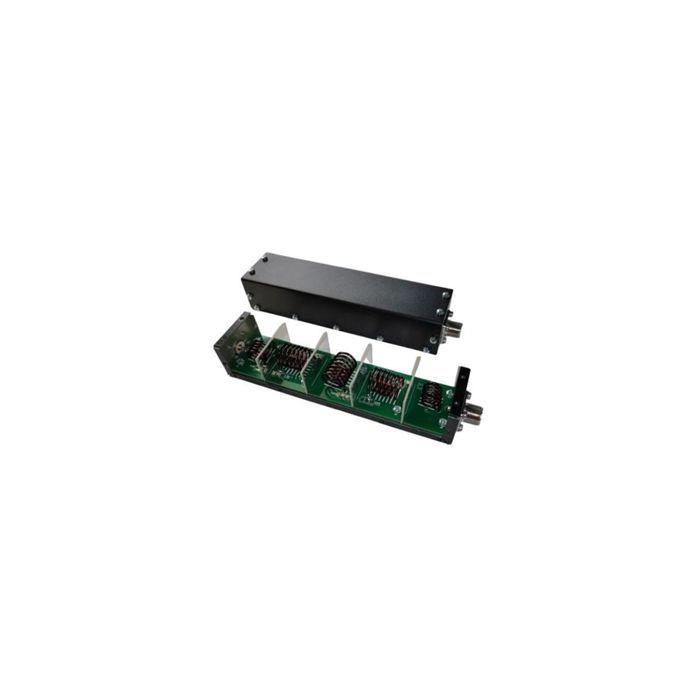

RM LPF 35-600 Low Pass Filter

De RM 35/600 is een 9-polig Tsjebysjev laagdoorlaatfilter dat is ontworpen voor effectieve harmonische demping bij uitzendingen in de 24-30 MHz-band.

Het filter heeft een laag invoegverlies van minder dan 0,15 dB en een stopbandverzwakking van meer dan 50 dB bij 50 MHz.

De installatie is zeer eenvoudig: het filter moet direct op de uitgang van de radio/versterker worden geplaatst en de uitgang ervan moet worden aangesloten op de antenne.

Indien een antenne-aanpassingsnetwerk vereist is, moet de AMU aan de uitgangszijde van het filter worden aangesloten. Het filter is gemarkeerd met RTX voor de ingang en ANT voor de uitgang, maar het is in feite een bidirectioneel netwerk.
